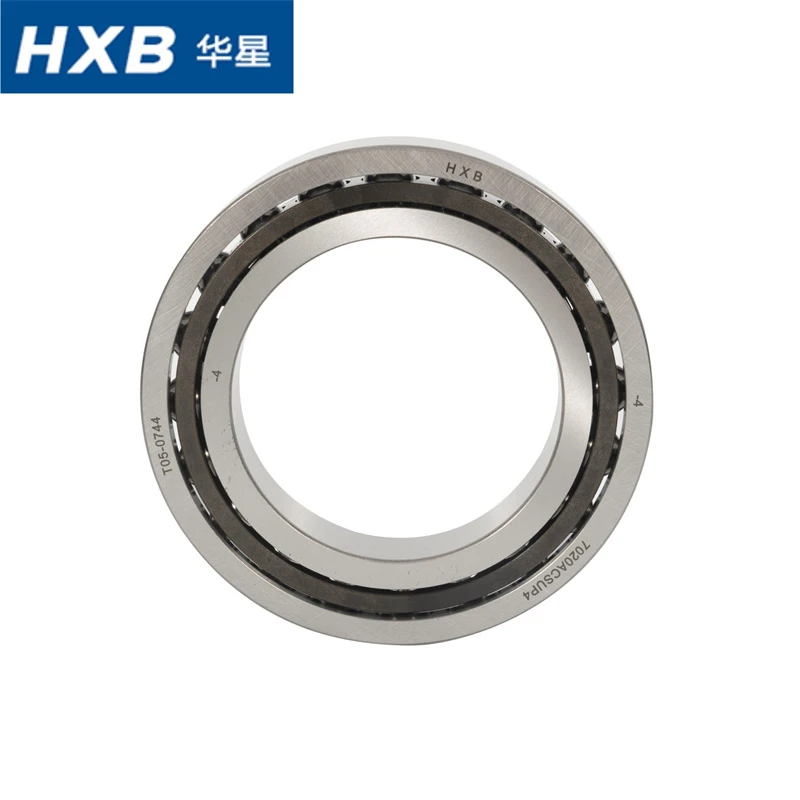

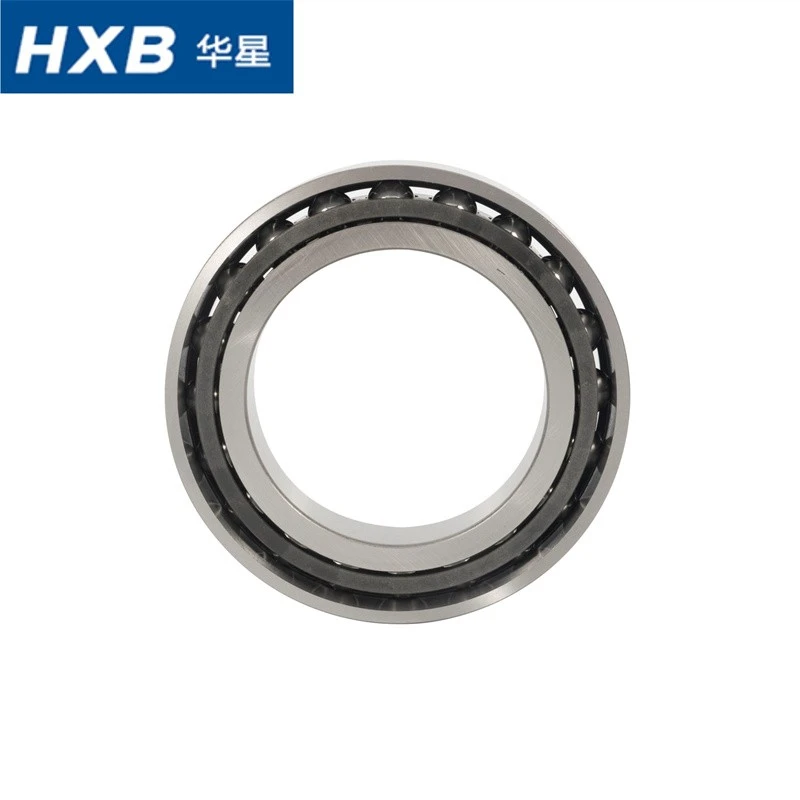

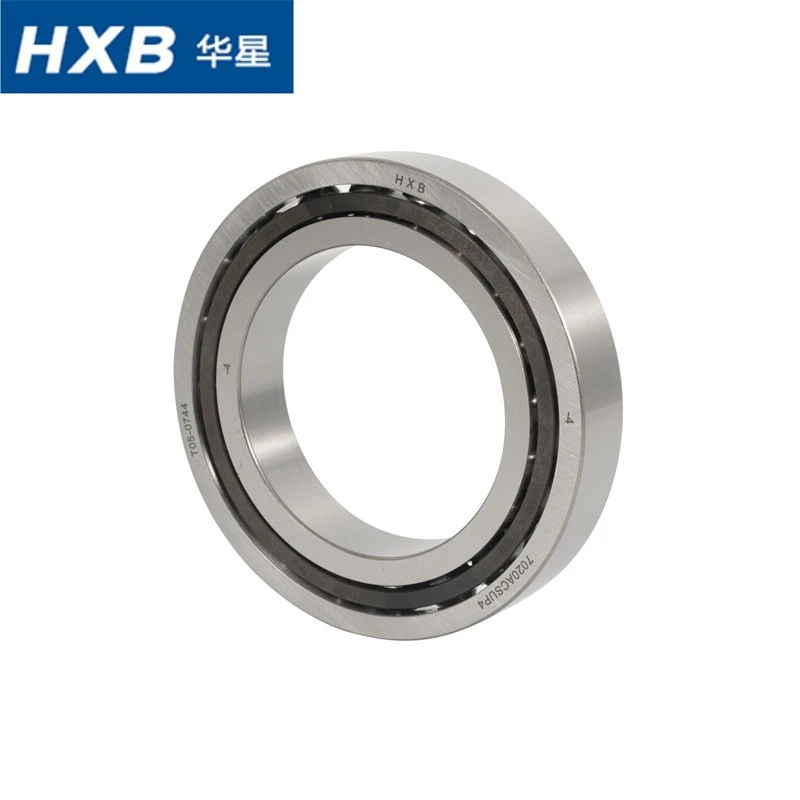

정밀 베어링 B7020-E-T-P4S-UL

Hangzhou Huaxing Kechuang Holding Group Co., Ltd.는 중국의 정밀 베어링 b7020-e-t-p4s-ul의 주요 제조업체 및 공급업체 중 하나입니다. 우리는 세계 최고의 생산 장비와 강력한 제조 능력을 갖추고 있으므로 우리 공장에서 경쟁력 있는 가격으로 대량 고품질 베어링을 구입하는 것을 진심으로 환영합니다.



앵귤러 콘택트 볼 베어링-정밀 베어링-7020ACSUP4

S7020CDP4A, B7020-E-T-P4S-UL, 7020ACDP4라고도 함





내부 Ø(mm):	80
외부 Ø(mm):	125
폭(mm):	22
접촉각:	15도
밀봉하다:	열려 있는
롤링 요소 재질:	강철
케이지 재질:	폴리아미드 또는 페놀 수지
공차 등급:	P4S
매끄럽게 하기:	그리스 또는 오일
제품 무게:	0,85kg



유형	치수					어버트먼트 치수				정격하중		속도 값		무게
	mm					mm				N		r/분		(kg)
	d	D	B	R 분	r1분	다	다	라 최대	ra1 최대	Cr	코르	짧은 털	N 유지
71920 C	100	140	20	0.6	0.6	127.2	132.0	0.6	0.6	51500	57000	14000	10500	0.8
71920 AC	100	140	20	0.6	0.6	127.2	132.0	0.6	0.6	48500	54000	12000	9000	0.8
7020 C	100	150	24	1.5	0.6	134.2	140.1	2.0	1.0	78000	83000	13500	10000	1.25
7020AC	100	150	24	1.5	0.6	134.2	140.1	2.0	1.0	74000	79000	11500	8600	1.25





B7020-E-T-P4S-UL은대형-크기, 높은-강성, 범용 쌍을 이루는 모든-강철 초정밀 스핀들 베어링대형-중형-고속 고급-스핀들 시스템용입니다. 각 코드는 독점적인 성능 및 구조적 특성을 나타냅니다.

B7020: 대형-내경 7020 초-정밀 앵귤러 콘택트 베어링(내경 100mm, 외경 150mm), 대형-스핀들 베어링 사양에 속하며 고-하중 및 대형-스트로크 스핀들 유닛에 사용됩니다.

E: 25도의 큰 접촉각, 크게 향상된 축 강성 및 복합 부하 용량, 고강도 정밀 스핀들을 위한 코어 구성-.

T: 고강도-섬유-강화 수지 창-형 케이지, 고온 저항, 저마찰, 변형 방지-, 장기간-고하중-고속-연속 작동에 적합합니다.

P4S: 초-초정밀 특수등급, 공차폭 축소, 치수 정밀도 P4급, 회전 흔들림 정밀도 P2급으로 표준 P4 베어링보다 훨씬 높은 수준으로 초정밀 안정 회전을 보장합니다.-

UL: 자유로운 페어링을 위한 범용 싱글 베어링입니다. 모든 단일 베어링에는 일관된 공차 매개변수가 있으므로 스핀들 제조업체는 DB/DT/QBC 조합을 임의로 일치시키고 필요에 따라 예압을 강력한 조립 유연성으로 조정할 수 있습니다.



• 정밀 베어링은 한 방향의 높은 반경방향 및 축방향 하중에 적합합니다.
• 또한 X- 또는 O{1}} 쌍으로 배열된 양쪽에 축방향 하중 전달 용량이 있습니다.
• 정확도 등급: P4S(적어도 ISO-공차 등급 4에 따른 주요 치수).
• 모든 실행 공차는 ISO-공차 클래스 2에 따라 분류됩니다.
• 이는 최대의 강성과 작동 안전성을 갖춘 높은 주행 정확도와 고속을 위해 설계되었습니다.
• 씰: 개방형 디자인(씰 없음).
• 교환: 7020-E-T-P4S-UL, 7020CTA/P4S, 7020CTRP4(NSK), 7020CD/P4A, 7020CTA P4 SUL.
• 응용 프로그램: 전기 스핀들, 나무 조각 기계, 조각 기계, CNC 라우터, CNC 기계, 공작 기계 스핀들 베어링.







의지하다대형-사이즈 사양, 고하중-부하 강성, P4S 초-정밀도 및 UL 유연한 페어링, 이 베어링은 고급-대규모-CNC 스핀들과 견고한-정밀 가공 장비에만 사용되며 다음과 같은 정확한 적용 시나리오를 갖습니다.

4.1 대형 수직 및 수평 머시닝 센터 스핀들

중형 머시닝 센터, 대형 갠트리 머시닝 센터 및 5축 연동 머시닝 센터 스핀들에 적합한 핵심 매칭 베어링입니다.- 대형 기계 부품의 중간{3}}중하중 반정삭 및 정밀 정삭에 적합하며 스핀들 진동과 절삭 편향을 효과적으로 억제하여 대형 공작물의 높은 치수 정확도를 보장합니다.

4.2 중-부하용 정밀 연삭기 스핀들

대형 표면 연삭기, 외부 원통 연삭기 및 정밀 롤러 연삭 장비에 널리 사용됩니다. 초-런아웃과 높은 강성은 연삭 떨림을 제거하고, 공작물 표면 조도 및 진원도 정확도를 향상시키며, 샤프트 및 슬리브 부품의 고정밀 가공 요구사항을 충족합니다.-

4.3 대형 고-전력 전기 스핀들 장치

고전력 산업용 전기 스핀들 및 대형 고주파 모터 스핀들과 조화를 이루는 -금형 중절삭, 항공우주 부품 가공, 자동차 정밀 부품 배치 생산에 적합합니다. 이는 높은-동력 부하 용량과 고속-작업 안정성의 균형을 유지하여 장기간 중단 없는 산업 생산을 지원합니다.-

4.4 고급-맞춤형 스핀들 장비

UL 범용 무료 페어링 이점으로 인해 비표준 맞춤형 대형 스핀들, 특수{1}목적 공작 기계 스핀들 및 다중-베어링 결합 스핀들 시스템에 특별히 적용할 수 있습니다. 스핀들 제조업체는 맞춤형 구조 설계와 다양한 작업 조건 요구 사항에 맞게 조립 간격과 예압을 유연하게 조정할 수 있습니다.

4.5 정밀 중공업- 산업용 가공 장비

대형 정밀 보링 머신, 밀링 및 드릴링 복합 가공 장비, 반도체 대규모-규모 보조 가공 장비 및 중부하 작업용-자동화 정밀 회전 메커니즘에 적합하며 고하중 작업과 초-초정밀 전송이라는 이중 요구 사항을 충족합니다.
